用继电器构成的多路抢答器

文章目录 (?) [+]

            偶然间在家中翻到一本“古籍”——《电气时代》,1986 年 1 - 12 期全刊装订,封存了 30 多年,来历现在已经无法得知了,大致翻了翻,内部纸页都已经泛黄了,不过保存总体还算完好,来张特写(请自动忽略我那杂乱的桌子[捂脸])。

    《电器时代》1986年第1期封面

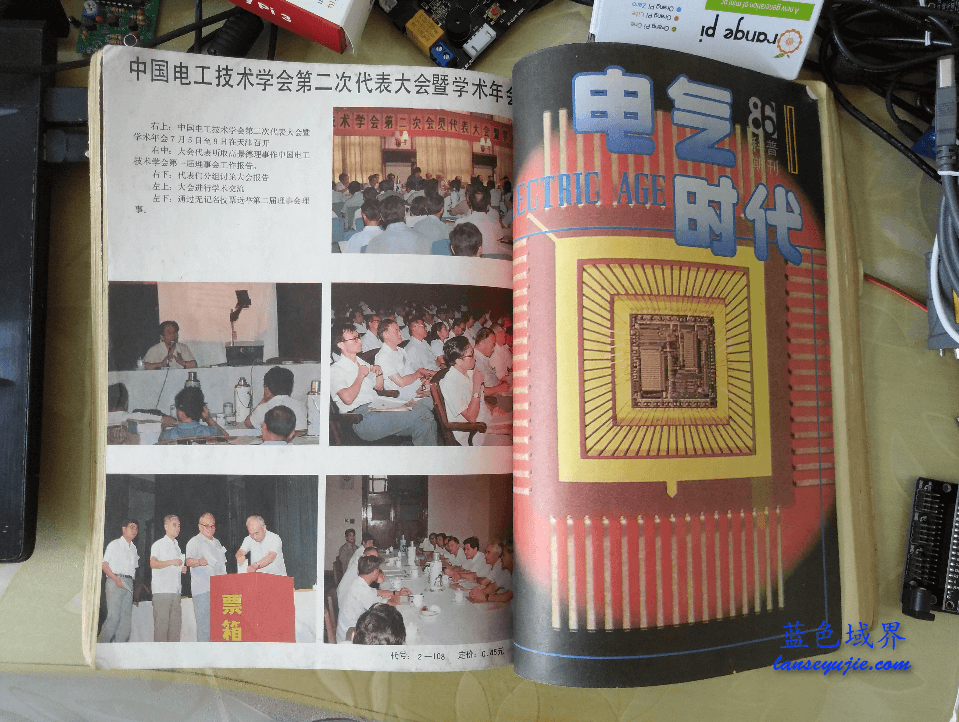

    《电器时代》1986年内页

            浏览到第 1 期的 12 页时发现这样一篇文章,一个 6 路抢答器,不用一片集成逻辑电路,全靠继电器自锁特性巧妙实现。在那个元器件匮乏的年代能用如此基本的元件实现此功能,不得不佩服前辈们的智慧。

    六路抢答器电路

            附原文:

            我向读者介绍一个用继电器组装的六路抢答电路。它具有线路简单、灵敏、不受继电器型号的限制等特点,并且扩展路数极为方便,音响信号和灯光信号具全,在规定时间内未答出时,可自动关闭电路。

            原理见图,合开关 K,按下六路中任一开关,本路继电器吸合、自锁,常闭点打开,其它按钮线路均不通。本路正电压通过二极管 D 供给音响继电器 J7,使其吸合,发出音响,实现抢答。同时本路指示灯显示。

            延时完毕,BT33 导通,继电器 J8、J9 通过 R1 自保吸合。J8 常闭点打开,关断抢答回路。同时延时线路指示灯 ZD 又亮,电铃 DL 出声。切断开关K,电路复位。待下一道题提问后,再合开关 K。

            电解电容 C2 ~ C7 是为帮助继电器可靠地吸合而设。因按钮瞬间继电器在吸合过程,其常闭接点倒向常开接点有一个短暂时间,此时继电器失电,利用电容放电,可使其正常吸合。

            继电器 J1 ~ J9 型号为 JRC,线圈电压 J1 ~ J7是 12 V,J8、J9 是 9 V。二极管用 2CP 型,指示灯为 12 V 0.1 A (电流小可省电),音响用 12 V 电铃。电解电容 C2 ~ C7 为 50 ~ 100 μF ,耐压 25 V。按钮用一般电铃按钮。用 W1 调整延时。

            R1 用 1/4 W 以上的电阻。BG1 用单结晶体管。

            本电路在秦皇岛一中多次使用,效果良好。

    (秦黄岛市一中 张建民 刘安弟)

            虽说文章中的大部分元器件现在已经找不到了,但还有可以代换的新型号,替换后电路仍可正常工作,在简单时序控制上仍不失为一种新的思路。
